Torno doble altura OTDMAC

Torniquete doble de altura completa, 4 x 90° por ciclo.

Altura libre: 2100 ± 5 mm.

Dimensiones totales (sin techo):

Ancho total: 2380 ± 5 mm.

Altura: 2360 ± 5 mm.

Profundidad: 1540 ± 5 mm.

Ancho libre: ≥ 500 mm.

MCBF: ≥ 5 millones de ciclos.

Estructura:

Acero inoxidable AISI 316L (postes + barandillas).

Carcasa superior que alberga el motor y la electrónica.

Barandillas verticales y horizontales soldadas.

Tambor: 1300 mm de diámetro ± 10 mm. 11 brazos de tubo de acero inoxidable de Ø38,1 mm, con tapas de plástico.

Unidad de accionamiento motorizada:

Motor + correa con tensor calibrado.

Sensor de posición integrado (monitorización continua).

Sistema de bloqueo de doble trinquete:

Fail-Safe: paso libre.

Fail-Lock: paso bloqueado.

Modo combinado: paso libre unidireccional.

Función de emergencia: liberación automática del trinquete.

Retorno automático tras el reinicio.

Desbloqueo manual incluido para la instalación.

Dimensiones del bloque motor:

Altura: 266 ± 5 mm

Ancho: 426 ± 5 mm

Profundidad: 255 ± 5 mm

▪ Montaje:

Anclaje a suelo.

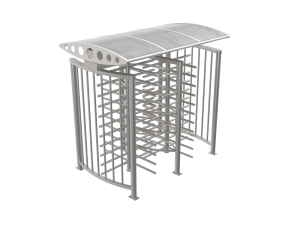

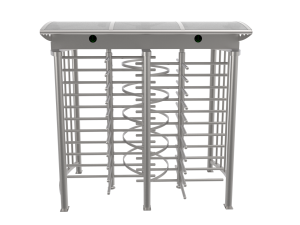

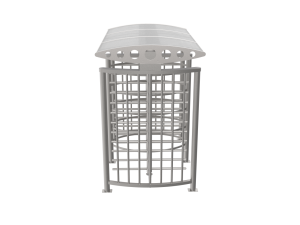

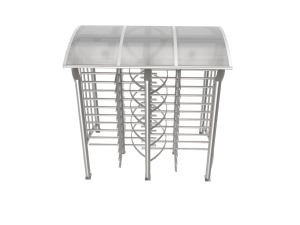

▪ Marquesina protectora para torniquetes de altura completa

El suministro incluye una marquesina protectora diseñada para proteger a los usuarios y al mecanismo de las inclemencias del tiempo, mejorando la durabilidad y la comodidad del usuario en exteriores

Características generales

Estructura autoportante compatible con torniquetes de altura completa, tanto simples como dobles.

Materiales resistentes a la corrosión: acero inoxidable 316L

Gestión pasiva del agua de lluvia (drenaje integrado).

Acabado apto para exteriores (resistente a los rayos UV y a la humedad).

Posibilidad de integración de iluminación LED (opcional).

Dimensiones

Altura total con marquesina: 2470 mm

Longitud total (profundidad): 1910 mm

Ancho total: 2480 mm

Estos valores sustituyen las dimensiones «sin techo» indicadas en la sección básica.

Condiciones de funcionamiento:

Temperatura estándar: -5 °C a +50 °C.

Humedad ≤ 95 % (no agresiva).

Apto para uso en exteriores (con funda protectora opcional).

Nivel de ruido ≤ 70 dB(A).

Alimentación:

230 V – 50 Hz

Control: 13,8 V CC.

Consumo de energía: 4 W en espera, hasta 105 W
